防火門監控器接線說明：

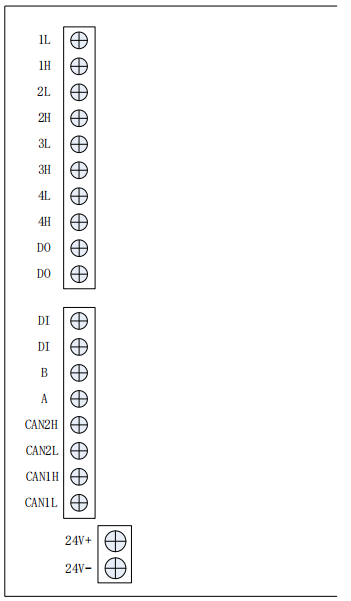

防火門監控器接線圖，接線端子見下圖

1L、1H：通訊回路1

2L、2H：通訊回路2

3L、3H：通訊回路3

4L、4H：通訊回路4

DO、DO：開關量輸出，正常情況下常開，有故障或啟動后變?yōu)槌ｉ]

DI、DI：開關量輸入，短接后全部閉門器啟動，防火門關閉

A、B：RS485通訊線，與報警主機通訊

CAN1H、CAN1L：路CAN通訊線，防火門監控系統聯網

CAN2H、CAN2L：第二路CAN通訊線，防火門監控系統聯網，分機留用

24V+、24V-：24V輸出端子，5A

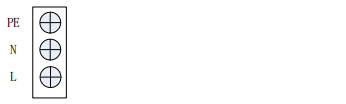

PE：交流220V電源輸入地線

N：交流220V電源輸入零線

L：交流220V電源輸入火線

防火門監控器布線要求：

DC24V：ZR-RVS2*2.5mm2，≤200m。

通訊回路線：ZR-RVS2*2.5mm2，≤1000m。

RS485通訊線：雙色兩芯屏蔽電纜或一對雙絞線，單芯線徑≧1.5mm2，且應單獨敷管穿線。

CAN通訊線：雙色雙絞帶屏避阻燃軟線，單芯線徑≧1.5mm2。

（1）220V交流電壓輸入

控制器大工作電流1.5A（AC220V），交流輸入線使用不小于0.75mm²導線即可。

注意：控制器必須良好接地，接地必須接大地，不能用220V變電箱的地線。

（2）24V電源線部分：

24v電源線采用阻燃雙色雙絞線，線徑≥2.5mm²，線路過長時會產生壓降，如果線路過長需采用加現場電源與增加導線的橫截面積。

（3）通訊回路線部分：

通訊回路線須采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V（注：回路信號總線不宜采用平行線）。

回路信號總線無極性。

回路信號總線單獨走管，可與24V電源線同一走管。但必須遠離強電設備以及強電

導線，并且也要遠離其它信號線（例如：廣播線、電話線、485通信線、CAN總線）。

（注：回路信號總線盡量也不要與弱電信號線同管敷設避免存在干擾導致大工程后期調試受到阻礙。）
